АКБ VRLA (клапанно-регулируемая свинцово-кислотная) представляет собой герметизированную свинцово-кислотную конструкцию, которая рекомбинирует кислород и водород, выделяющиеся при заряде, обратно в воду внутри элемента, поэтому доливка воды не требуется никогда. На рынке доминируют две конструкции, AGM и GEL, а трубчатое исполнение OPzV выводит семейство в стационарное хранение с длительным сроком службы. Наш материал Типы свинцово-кислотных АКБ показывает место каждого типа среди заливных, AGM, GEL и OPzS исполнений; эта страница подробно разбирает само семейство VRLA.

Что такое VRLA АКБ

VRLA означает клапанно-регулируемая свинцово-кислотная АКБ. Название происходит от обратного предохранительного клапана на каждом элементе: он удерживает газы ровно столько, сколько нужно для рекомбинации, и выпускает лишь небольшой избыток при сбое заряда. Поскольку электролит иммобилизован, а элемент герметичен, такие АКБ продают как герметизированные свинцово-кислотные (SLA) или необслуживаемые; все три названия описывают одно семейство рекомбинации.

Электрохимия у них общая с любой свинцово-кислотной АКБ, что описано в нашем материале Свинцово-кислотная АКБ. Меняется обращение с электролитом: вместо свободной жидкости, выпускающей газы, элемент VRLA содержит кислоту, впитанную в стекломат (AGM), или загущенную до геля силикагелем (GEL). Третий член семейства, OPzV, сочетает гелевый электролит с трубчатыми положительными пластинами для стационарного хранения.

Как работает рекомбинация кислорода

В обычной заливной АКБ перезаряд разлагает воду: кислород выделяется на положительной пластине, водород на отрицательной, и оба уходят наружу, унося воду с собой. Доливка этой воды является главной рутиной обслуживания заливных АКБ, а выходящая смесь водорода и кислорода создает риск взрыва и заставляет вентилировать помещение.

Элементы VRLA замыкают этот цикл. Изменения конструкции сепаратора и электролита позволяют кислороду диффундировать с положительной пластины на отрицательную, где он реагирует с губчатым свинцом в присутствии серной кислоты:

Pb + ½O₂ + H₂SO₄ → PbSO₄ + H₂O

Кислород расходуется так же быстро, как диффундирует к поверхности свинца. Поскольку кислород восстанавливается на отрицательной пластине, она не достигает полного заряда и не начинает выделять водород. Газ не выходит, вода не теряется, доливка не требуется никогда: поэтому VRLА называют необслуживаемыми. Регулярная проверка напряжения, клемм и соединений остается частью эксплуатации; исчезают доливка воды и уборка кислотного тумана.

Элементы нельзя вскрывать никогда. Доступ воздуха извне запускает кислород внутрь, нарушает баланс рекомбинации и аннулирует гарантию.

Две конструкции VRLA: AGM и GEL

AGM (впитывающий стекломат)

В AGM АКБ сепаратор заменен слоем пористого стекломата. Элемент заполняется ровно таким количеством электролита, чтобы смочить пластины и частично смочить мат, состояние «голодного» электролита. Поскольку мат не насыщен, кислород, выделяющийся на положительной пластине, диффундирует прямо через его ненасыщенные поры к отрицательной пластине. Клапан держит в элементе давление около 2-5 psi, чтобы газ оставался внутри достаточно долго. Некоторые конструкции добавляют избыток активной массы отрицательной пластины как вторую защиту от выделения водорода. Низкое внутреннее сопротивление делает AGM естественным выбором для разряда большими токами: запуск двигателя, системы старт-стоп, компактные ИБП.

GEL

В GEL АКБ пластины сохраняют обычные сепараторы, а элемент заполняется серной кислотой, загущенной силикагелем до состояния геля. Гель застывает подобно желатину, иммобилизуя электролит. Со временем в геле появляются тонкие трещины, и они служат каналами, по которым кислород мигрирует от положительной пластины к отрицательной. Гелевый электролит хорошо переносит глубокий разряд и работает в широком диапазоне температур, что подходит для мобильной техники глубокого цикла и автономного солнечного хранения.

OPzV развивает принцип геля дальше: трубчатые положительные пластины в сочетании с гелевым электролитом, объединяя долговечность трубчатой конструкции в глубоком цикле с необслуживаемой работой для телекоммуникаций и солнечных установок. Наши стационарные АКБ закрывают этот сегмент, включая стационарные конструкции AGM, GEL, OPzV и OPzS.

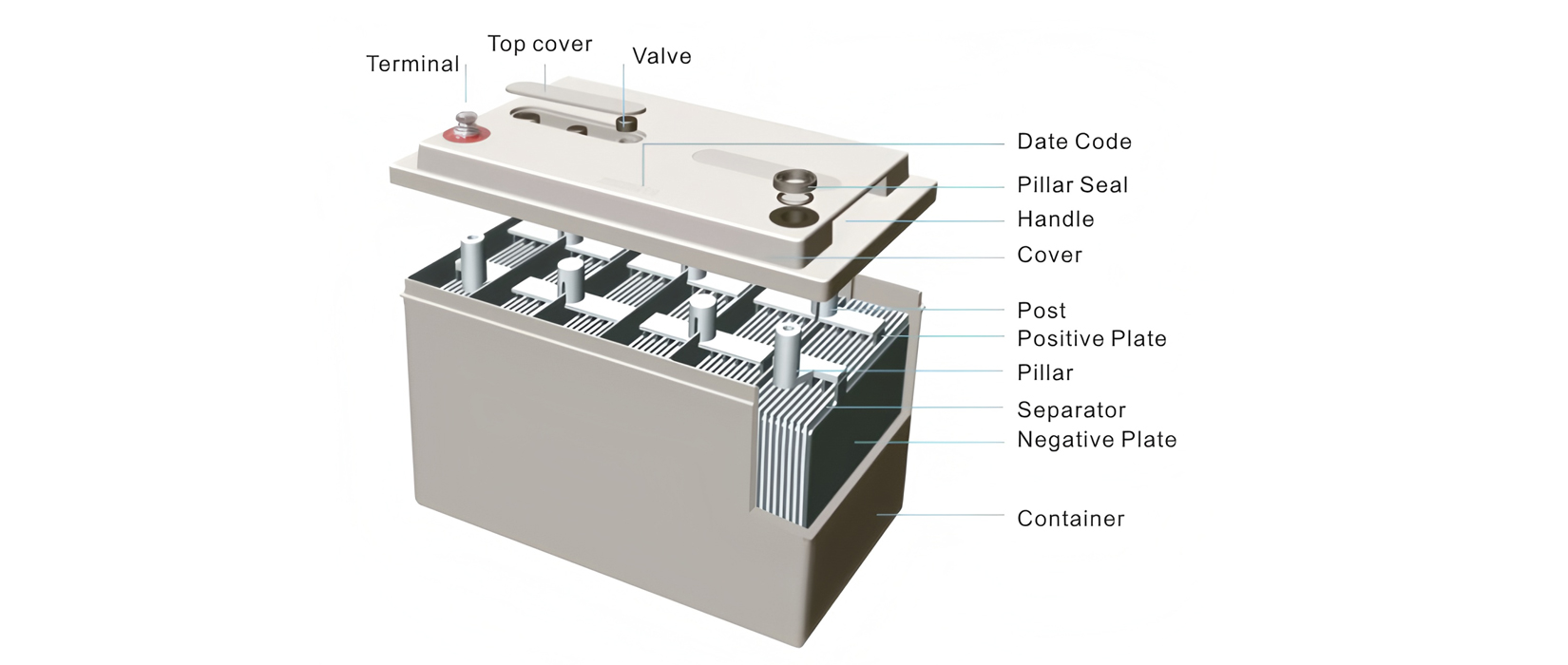

Как устроены VRLA АКБ

Реакция рекомбинации чувствительна к примесям, поэтому решетки VRLA делают из очень чистых сплавов: положительные из свинцово-кальциево-оловянных сплавов или чистого свинца, отрицательные из свинцово-кальциевого. Свинцово-сурьмянистые сплавы, обычные для циклических АКБ, здесь исключены: ионы сурьмы осаждаются на отрицательной пластине и усиливают выделение водорода, ломая баланс рекомбинации.

Сборка заметно различается между двумя конструкциями. Элементы AGM собирают, облачая пластины в стекловолоконный войлок, компрессия которого задает точное количество впитанной кислоты: перенасыщение перекрыло бы путь кислорода. Элементы GEL собирают с обычными сепараторами и заполняют гелем, напрямую или сначала формируя на жидкой кислоте с последующей заменой на гель. В обоих случаях корпус должен сопротивляться деформации, так как элемент живет под постоянным внутренним давлением.

Преимущества VRLA АКБ

Минимальное обслуживание. Уходит доливка воды и вместе с ней кислотный туман, разъедающий клеммы заливных АКБ. Периодический уход сводится к проверке клемм.

Нет газов, нет вентиляции. Газы рекомбинируют внутри корпуса, поэтому отсекам и шкафам не нужна специальная вентиляция. VRLA АКБ могут стоять рядом с чувствительной электроникой, внутри шкафов ИБП и телеком-шкафов, где заливные были бы недопустимы.

Любая ориентация. Иммобилизованный электролит не проливается: такие АКБ работают на боку, реальное преимущество при стесненном монтаже.

Герметичность для жестких условий. Герметичная конструкция переносит влажные и тяжелые условия и постоянную вибрацию куда лучше открытых элементов.

Ограничения, о которых стоит помнить

Ресурс глубокого цикла. При повторных глубоких разрядах VRLA АКБ теряют емкость быстрее заливных трубчатых конструкций; это явление называют преждевременной потерей емкости (PCL). За ним стоят два механизма: между решеткой и активной массой растет барьерный слой продуктов коррозии, а активная масса постепенно теряет контакт между частицами. Увеличенное сжатие пластин и быстрый подзаряд замедляют спад. В циклировании VRLA все же переживает заливные свинцово-кальциевые АКБ, но для ежедневного глубокого цикла заливная трубчатая конструкция OPzS остается более надежным выбором.

Буферный ресурс держится на грани. При буферном заряде ток, который должен поддерживать заряд отрицательной пластины, расходуется на восстановление кислорода, и отрицательная пластина саморазряжается; если поднять ток буферного заряда, элемент высыхает. Эта грань делает поляризацию в буфере труднее, чем у заливных конструкций. Традиционные AGM и GEL служат в буфере примерно 10-12 лет; трубчатые OPzV превышают 20 лет.

Ограничения сплавов. Запрет свинцово-сурьмянистых решеток убрал один рычаг ресурса циклирования; индустрия ответила кальциево-оловянными сплавами и большим сжатием, а не полным решением.

Где применяются VRLA АКБ

Резерв и аварийное питание. Классическая территория VRLA: телефонная и телекоммуникационная коммутация, источники бесперебойного питания (ИБП), резерв компьютеров, кабельное телевидение, аварийное освещение, пожарные и охранные сигнализации, регулирование частоты. Минимальное обслуживание решает: доливать воду сотням элементов в удаленных пунктах никто не станет.

Глубокий цикл и тяга. Инвалидные коляски и скутеры, гольф-кары, поломоечные машины, перевозка персонала, морская тяга и бортовое питание, переносная энергетика и хранение возобновляемой энергии от солнца и ветра до энергоснабжения поселков. Герметичность и нулевое газовыделение открывают эти двери. Наши тяговые АКБ обслуживают этот сегмент.

Запуск и тяжелые условия. Автомобили старт-стоп, легковые машины и пикапы с богатой электроникой, запуск дизелей, магистральные и внедорожные грузовики, морской запуск, влажная среда: везде, где герметичный, стойкий к проливанию и вибрации дизайн берет свое.

VRLA против заливных АКБ

Заливные АКБ выигрывают по цене и по самым долгим буферным срокам, но ломаются характерно при неправильной эксплуатации: оставленные разряженными, они сульфатируются и теряют емкость навсегда, а повторный переразряд осыпает активную массу с пластин, особенно у стартерных типов. Конструкции VRLA прощают обе ошибки легче, пока зарядное напряжение держится в спецификации.

FAQs

Что означает VRLA в АКБ?

Клапанно-регулируемая свинцово-кислотная АКБ. Каждый элемент несет обратный предохранительный клапан, который удерживает газы достаточно долго, чтобы кислород рекомбинировал в воду на отрицательной пластине, и выпускает лишь небольшой избыток при неисправности.

VRLA и герметизированные свинцово-кислотные (SLA) АКБ это одно и то же?

Да. Герметизированная свинцово-кислотная, SLA, необслуживаемая и клапанно-регулируемая описывают одно семейство рекомбинации. Внутри него две конструкции: AGM с кислотой, впитанной в стекломат, и GEL с кислотой, иммобилизованной силикагелем.

В чем разница между AGM и GEL АКБ?

AGM удерживает электролит в пористом стекломате и проводит кислород через ненасыщенные поры, что дает низкое внутреннее сопротивление для разряда большими токами. GEL иммобилизует электролит в геле силикагеля и проводит кислород через тонкие трещины, уступая в токе ради устойчивости к глубокому циклу и широкому диапазону температур.

Можно ли устанавливать VRLA АКБ на боку?

Да. Электролит иммобилизован, проливаться нечему, пластины остаются смоченными в любой ориентации. Сначала сверьтесь с паспортом изделия: отдельные конструкции по-прежнему требуют вертикальный монтаж по тепловым причинам.

Сколько служит VRLA АКБ?

В буферном резерве традиционные AGM и GEL служат обычно 10-12 лет, трубчатые OPzV превышают 20 лет. В глубоком цикле ресурс зависит от глубины разряда и дисциплины заряда: VRLA выдает меньше глубоких циклов, чем заливные трубчатые конструкции, но больше, чем заливные свинцово-кальциевые.
